Documenter les connexions câblées et Wi-Fi

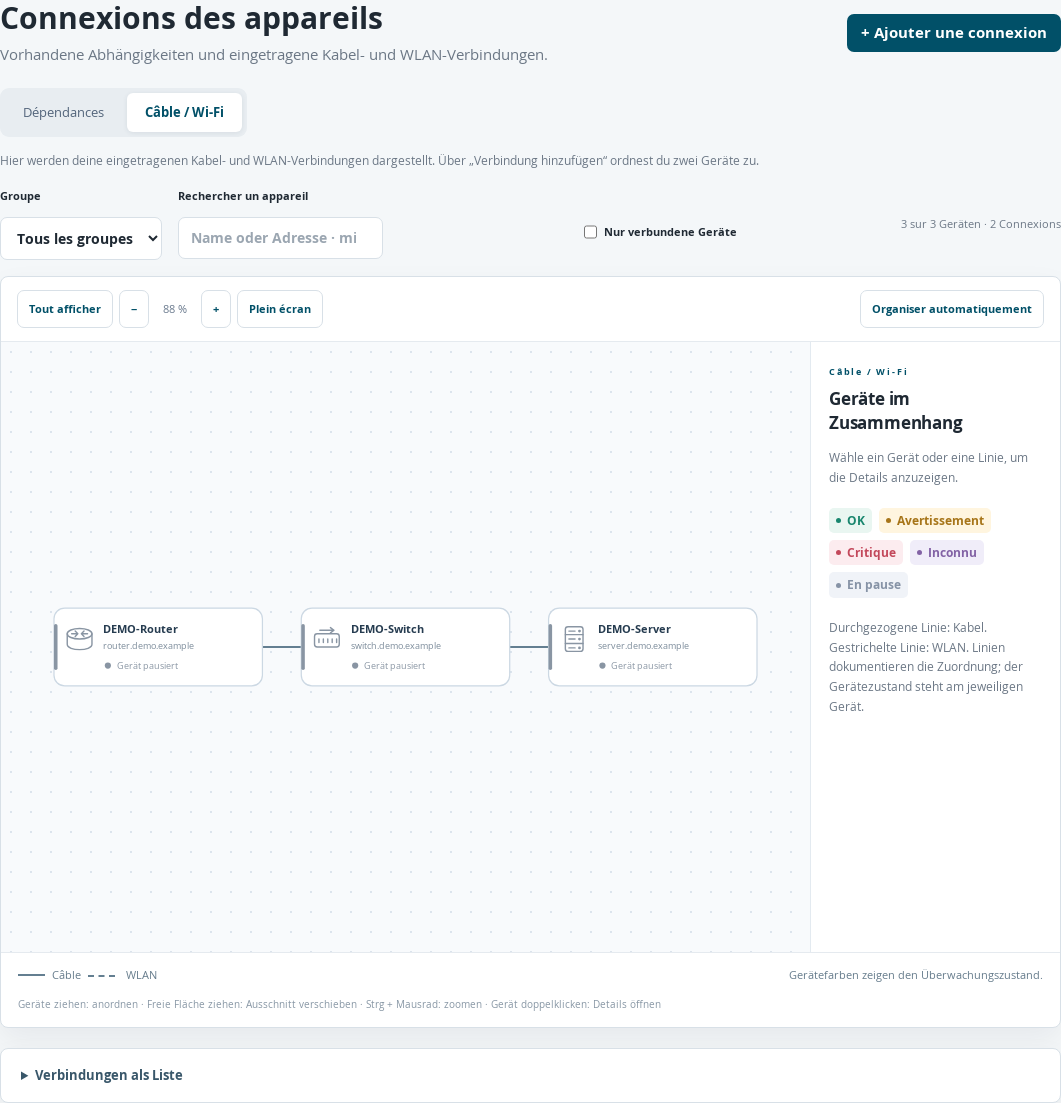

Connexions câblées documentées entre des appareils d’exemple en pause.

1. Créez d’abord les deux appareils dans Appareils.

2. Ouvrez Connexions des appareils → Câble / Wi-Fi.

3. Sélectionnez + Ajouter une connexion.

4. Sélectionnez Premier appareil et Deuxième appareil.

5. Réglez Type de connexion sur Câble ou Wi-Fi et renseignez si nécessaire une Libellé, par exemple « Port de commutateur 12 ».

6. Sélectionnez Enregistrer.

Cette connexion documente une association. Elle ne configure aucun contrôle et ne modifie aucune dépendance de surveillance. Aucun état de connexion propre n’est mesuré pour la ligne elle-même. Les couleurs des appareils continuent de représenter les états des contrôles configurés sur les appareils. Les câbles apparaissent en traits continus et les connexions Wi-Fi en pointillés.

Sélectionnez une ligne de connexion pour accéder aux détails, à Modifier et à Retirer la connexion. Lorsque vous retirez une connexion enregistrée, les appareils sont conservés. Dans la vue Dépendances, la modification ouvre à la place la configuration de l’appareil dépendant.
