Kabel- en wifi-verbindingen documenteren

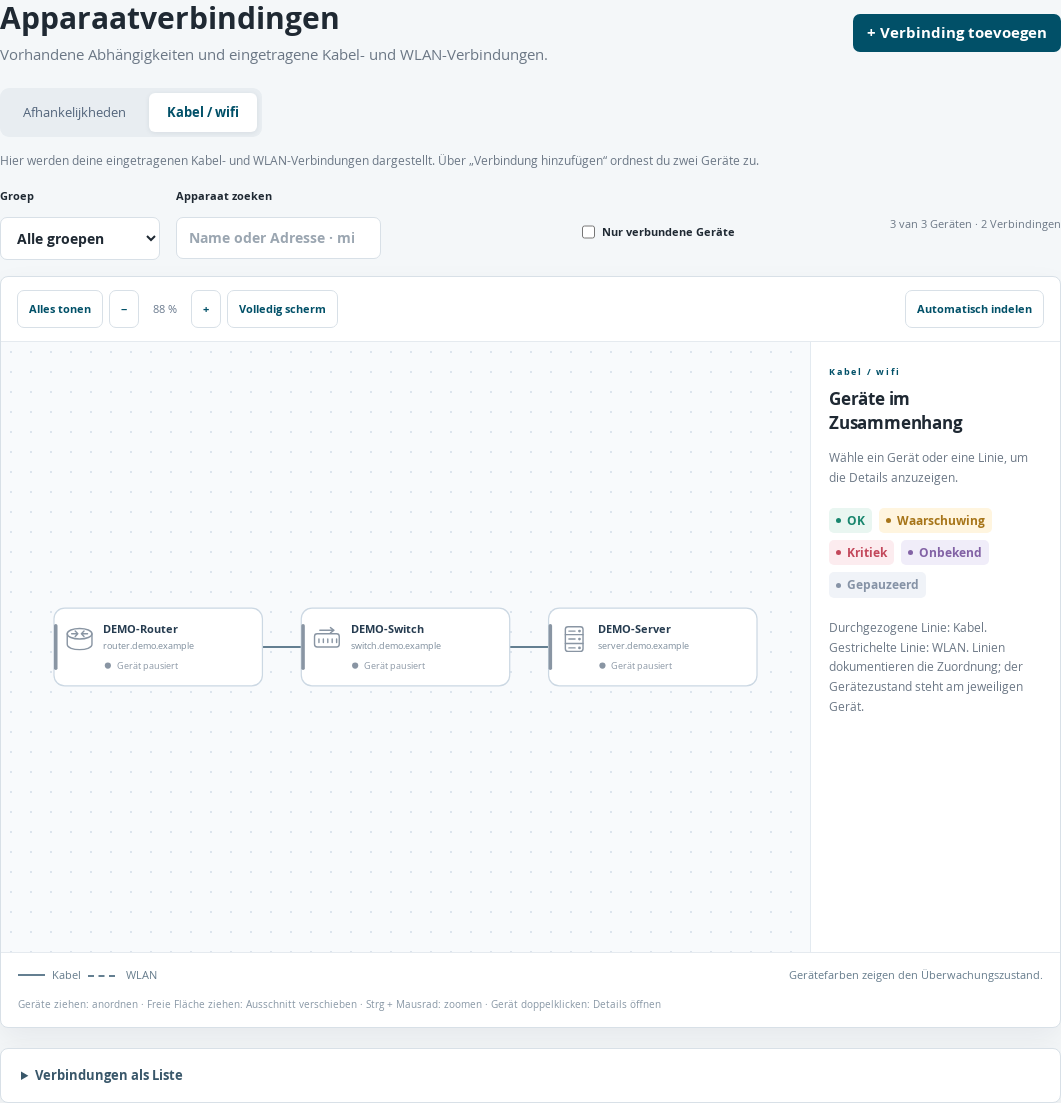

Gedocumenteerde kabelverbindingen tussen gepauzeerde voorbeeldapparaten.

1. Maak beide apparaten eerst aan in Apparaten.

2. Open Apparaatverbindingen → Kabel / wifi.

3. Selecteer + Verbinding toevoegen.

4. Selecteer Eerste apparaat en Tweede apparaat.

5. Stel Verbindingstype in op Kabel of Wifi en voer zo nodig een Omschrijving in, bijvoorbeeld “Switchpoort 12”.

6. Selecteer Opslaan.

Deze verbinding documenteert een relatie. Ze stelt geen controle in en wijzigt geen bewakingsafhankelijkheid. Voor de lijn zelf wordt geen afzonderlijke verbindingsstatus gemeten. De apparaatkleuren blijven de statussen van de ingestelde apparaatcontroles tonen. Kabels worden als doorgetrokken lijnen weergegeven, wifi als onderbroken lijnen.

Selecteer een verbindingslijn om de details, Bewerken en Verbinding verwijderen te openen. Bij het verwijderen van een vastgelegde verbinding blijven de apparaten behouden. In de weergave Afhankelijkheden opent de bewerking in plaats daarvan de configuratie van het afhankelijke apparaat.
