Kabel und WLAN dokumentieren

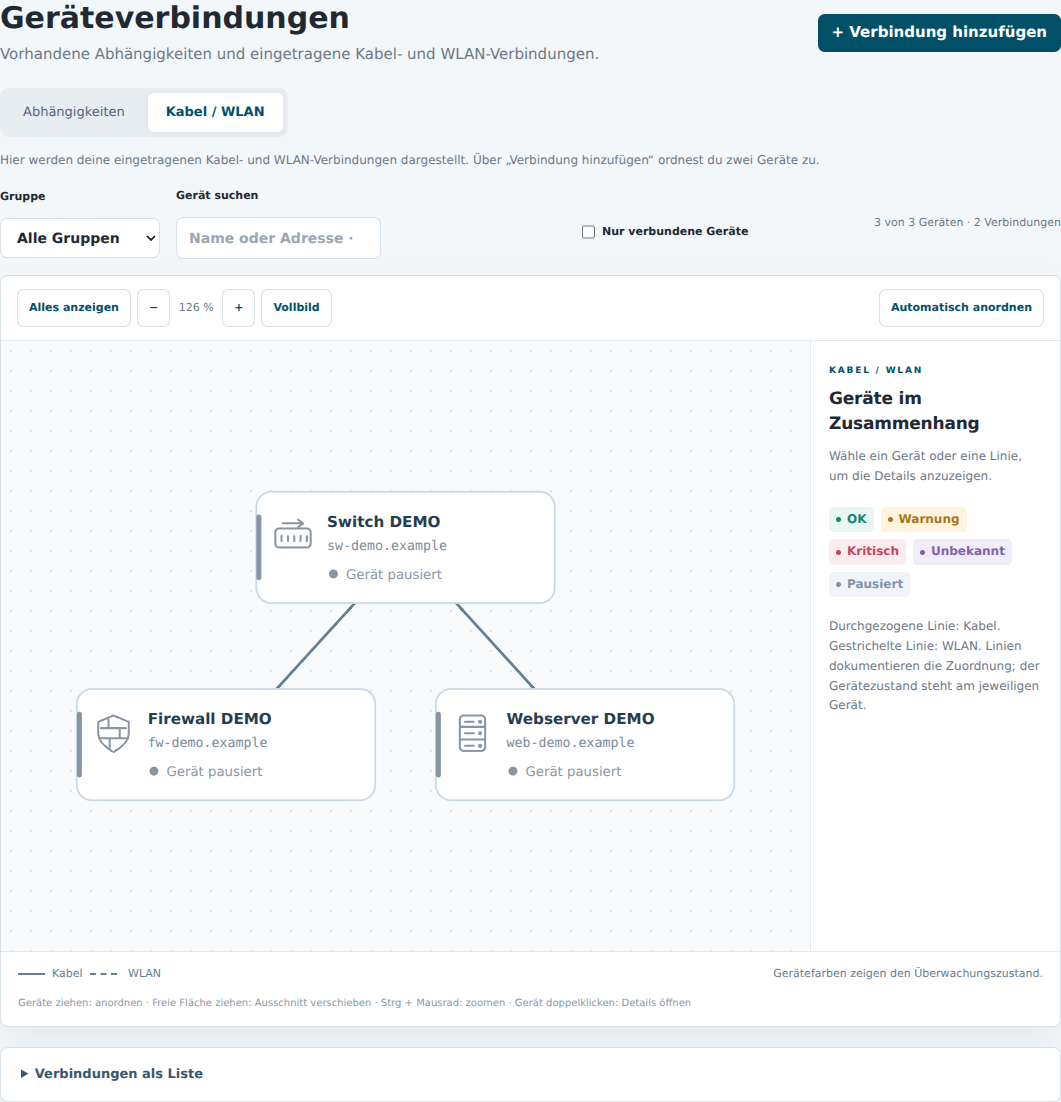

Dokumentierte Kabelverbindungen zwischen pausierten Beispielgeräten

Dokumentierte Kabelverbindungen zwischen pausierten Beispielgeräten.

  1. Legen Sie beide Geräte vorher in Geräte an.

  2. Öffnen Sie Geräteverbindungen → Kabel / WLAN.

  3. Wählen Sie + Verbindung hinzufügen.

  4. Wählen Sie Erstes Gerät und Zweites Gerät.

  5. Stellen Sie Verbindungsart auf Kabel oder WLAN und tragen Sie bei Bedarf eine Bezeichnung ein, etwa „Switch-Port 12“.

  6. Wählen Sie Speichern.

Diese Verbindung dokumentiert eine Zuordnung. Sie richtet keine Prüfung ein und verändert keine Überwachungsabhängigkeit. Für die Linie selbst wird kein eigener Verbindungszustand gemessen. Die Gerätefarben zeigen weiterhin die Zustände der eingerichteten Geräteprüfungen. Kabel erscheinen als durchgezogene Linien, WLAN als gestrichelte Linien.

Wählen Sie eine Verbindungslinie, um Details, Bearbeiten und Verbindung entfernen aufzurufen. Beim Entfernen einer eingetragenen Verbindung bleiben die Geräte erhalten. In der Ansicht Abhängigkeiten öffnet die Bearbeitung stattdessen die Einrichtung des abhängigen Geräts.
